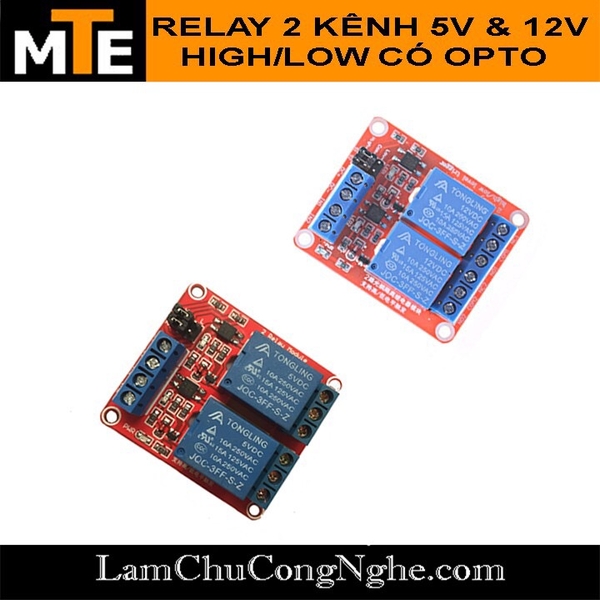

Module 2 relay 5v, 12v với opto cách ly high/low đóng cắt thiết bị điện 10a

Module 2 relay 5V, 12V với opto cách ly HIGH/LOW đóng cắt Thiết bị điện 10A

PHÂN LOẠI:

• Module 2 relay 5V
• Module 2 relay 12V

THÔNG TIN SẢN PHẨM:

• Module Relay 2 kênh 12v high/low nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC, có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.
• Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính, ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.

THÔNG SỐ KỸ THUẬT:
Cách đọc thông số trên relay:

•         10A – 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
•         10A – 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
•         10A – 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
•         10A – 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
•         05VDC: Hiện điện thế kích tối ưu là 5V
•         12VDC: Hiện điện thế kích tối ưu là 12V

Nguồn đầu vào: 5V hoặc 12V DC
Chân IN: kích mở relay
Jump H/L level trigger: thiết lập mức điều khiển relay. Có 2 mức : HIGH / LOW.
Đầu ra:

•               COM: Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra)
•               NO: chân thường mở
•               NC: chân thường đóng

TÀI LIỆU THAM KHẢO: http://arduino.vn/bai-viet/302-module-relay-cach-su-dung-ro-le-va-nhung-ung-dung-hay-cua-no
