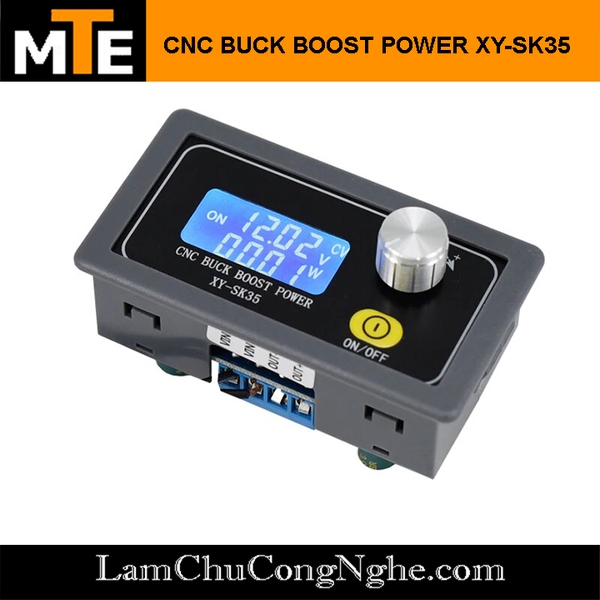

Mạch nguồn đa năng xy-sk35 buck boost 0.5-30v

Mạch nguồn đa năng XY-SK35 buck boost 0.5-30v

SẢN PHẨM BAO GỒM:

• 1 mạch tăng hạ áp 50w

ỨNG DỤNG:

•  Mạch Tăng Hạ Áp buck boost tự điều chỉnh 0.5-30v được thiết kế với màn hình hiển thị LCD cho giao diện trực quan. Một điểm khác biệt lớn giữa Mạch so với các dòng mạch hạ áp hoặc tăng áp khác là chức năng tùy chỉnh điều chỉnh bằng chiết áp Encoder với độ phân giải tùy chỉnh là 0.01 cho độ chính xác cao.
•  Ngoài ra mạch còn có tính năng hiển thị công suất tải, dung lượng tiêu thụ và thời gian hoạt động trong quá trình sử dụng, tuy nhiên các giá trị này không được lưu lại mà sẽ tự động được Reset khi ngắt nguồn.
•  Mạch tăng áp hạ áp Tự Điều Chỉnh có đầy đủ tính năng ưu việt như tích hợp khởi động mềm (Soft Start), bảo vệ điện áp thấp đầu vào, bảo vệ quá áp đầu ra, bảo vệ quá dòng đầu ra, bảo vệ quá công suất, bảo vệ quá thời gian, bảo vệ quá dung lượng.
•  Ngoài màn hình hiển thị LCD nền xanh chữ trắng bắt mắt, sản phẩm còn được tích hợp chiết áp Encoder và 1 nút nhấn điều chỉnh ở mặt trước giúp dễ dàng thao tác tùy chỉnh giá trị mong muốn

THÔNG SỐ KỸ THUẬT:

•  Điện áp đầu vào: DC 5-30V
•  Điện áp đầu ra: DC 0.5-30V
•  Dòng tải đầu ra: 3A tối đa 4A (cần lắp thêm tản nhiệt)
•  Công suất đầu ra: 35W tối đa 50W (cần lắp thêm tản nhiệt)
•  Hiệu suất: ~88%
•  Tần số hoạt động: 180KHz
•  Kích thước: 79*43*26mm (ẢNH 3)

CHỨC NĂNG:

•  Khởi động mềm (Soft Start): Có
•  Chống ngược cực đầu vào: Có
•  Chống ngược cực đầu ra: Có
•  Bảo vệ điện áp thấp đầu vào: Có (Dải tùy chỉnh 4.8V~30V, mặc định 4.8V)
•  Bảo vệ quá áp đầu ra: Có (Dải tùy chỉnh 0.5~31V, mặc định 31V)
•  Bảo vệ quá dòng đầu ra: Có (Dải tùy chỉnh 0~4.2A, mặc định 4.2A)
•  Bảo vệ quá công suất: Có (Dải tùy chỉnh 0~50W, mặc định 36W)
•  Bảo vệ quá thời gian: Có (Dải tùy chỉnh 0-100h, mặc định tắt)
•  Bảo vệ quá dung lượng: Có (Dải tùy chỉnh 0-60Ah, mặc định tắt)

ĐẤU NỐI:(THAM KHẢO ẢNH)
Cài đặt:

•  Nhấn núm vặn để thay đổi thông số hiển thị
•  Nhấn giữ 1 giây rồi xoay núm vặn để thay đổi điện áp, dòng điện đầu ra.
•  Nhấn giữ 3 giây: vặn núm để điều chỉnh, nhấn nút on/off để bật tắt các chế độ bảo vệ

           + LUP: ngưỡng bảo vệ điện áp thấp.
           + OUP: ngưỡng bảo vệ quá áp.
           + OCP: ngưỡng bảo vệ quá dòng.
           + OPP: ngưỡng bảo vệ quá công suất.
           + OAH: ngưỡng bảo vệ quá dung lượng.
           + OPH: ngưỡng bảo vệ quá công suất tiêu thụ trong 1 giờ.
           + OHP: ngưỡng bảo vệ quá thời gian.
           + CV/CC: mặc định bật/tắt đầu ra.

•  Nhấn giữ 5 gây để mở/khóa chức năng thay đổi điện áp, dòng điện đầu ra
