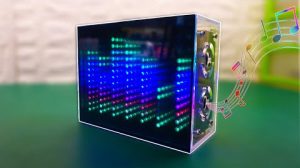

DIY Chế loa Bluetooth kết hợp với LED nháy nhạc vô cực, tại sao không???

led nhay nhac vo cuc loa bluetooth

1. Giới thiệu

Với những người thích chế cháo thì chắc hẳn việc tự làm cho mình những bộ loa phát nhạc thông qua Bluetooth hay những bộ LED nháy theo nhạc đã không còn quá xa lạ. Vậy việc kết hợp chúng lại với nhau thành một sản phẩm thì sao nhỉ?

2. Các bước thực hiện

Bước 1: Chuẩn bị đồ

  • Mica
  • Loa 12VDC
  • Bộ điều khiển LED SP107E
  • Mạch khuếch đại âm thanh Bluetooth 4.2 TPA 3110 2x15W
  • Mạch hạ áp LM2596
  • Mạch sạc pin 3S
  • Nút nhấn giữ
  • Jack DC cái
  • LED RGB SK6812
  • Băng dính 2 mặt
  • Tụ điện 10uF
  • Ốc và đai ốc
  • Giấy bóng kính
  • Keo dán mica

led nhay nhac vo cuc loa bluetooth

Bước 2: Tạo vỏ mica cho bộ sản phẩm bằng cách sử dụng máy cắt laser

led nhay nhac vo cuc loa bluetooth

Bước 3: Dán giấy bóng kính lên tấm vỏ mica mặt trước của bộ sản phẩm

led nhay nhac vo cuc loa bluetooth

Bước 4: Cắt bỏ phần giấy bóng kính thừa theo kích thước của LED RGB

led nhay nhac vo cuc loa bluetooth

Bước 5: Dán băng dính 2 mặt lên hàng lỗ tròn vừa cắt

led nhay nhac vo cuc loa bluetooth

Bước 6: Đặt LED RGB lên phần băng dính 2 mặt theo lỗ tròn đã cắt

led nhay nhac vo cuc loa bluetooth

Bước 7: Hàn 2 dây nguồn âm dương cho LED theo hàng

led nhay nhac vo cuc loa bluetooth

Bước 8: Hàn các chân data của LED theo thứ tự nối tiếp nhau

led nhay nhac vo cuc loa bluetooth

Bước 9: Hàn thêm tụ 10uF cho các hàng LED, dây điện màu đỏ tương ứng với dây nguồn dương, dây điện màu đen tương ứng với dây nguồn âm, dây điện màu vàng tương ứng với dây data

led nhay nhac vo cuc loa bluetooth

Bước 10: Gắn tấm LED vừa hàn xong vào vỏ bộ sản phẩm

led nhay nhac vo cuc loa bluetooth

Bước 11: Gắn loa 12VDC vào đúng vị trí

led nhay nhac vo cuc loa bluetooth

Bước 12: Tạo pin 3S từ 3 cell pin 18650, gắn thêm mạch sạc bảo vệ pin 3S

led nhay nhac vo cuc loa bluetooth

Bước 13: Tháo vỏ bộ điều khiển LED SP107E để lấy mạch phía trong

led nhay nhac vo cuc loa bluetooth

Bước 14: Điều chỉnh điện áp đầu ra của mạch LM2596 về 5V

led nhay nhac vo cuc loa bluetooth

Bước 15: Gắn thêm jack audio đực vào phần tín hiệu đầu ra của mạch khuếch đại âm thanh Bluetooth 4.2 TPA 3110 2x15W

led nhay nhac vo cuc loa bluetooth

Bước 16: Gắn các mạch và pin 3S lại thành một khối, hàn dây kết nối các mạch lại với nhau

led nhay nhac vo cuc loa bluetooth

Bước 17: Đấu nối thêm Jack nguồn và nút nhấn bật tắt cho bộ sản phẩm

led nhay nhac vo cuc loa bluetooth

Bước 18: Kiểm tra lại việc đấu dây

led nhay nhac vo cuc loa bluetooth

Bước 19: Gắn băng dính 2 mặt vào khối mạch để cố định vào bộ sản phẩm

led nhay nhac vo cuc loa bluetooth

Bước 20: Gắn vỏ mica mặt sau cho bộ sản phẩm

led nhay nhac vo cuc loa bluetooth

Bước 21: Bật nguồn cho bộ sản phẩm và tận hưởng

led nhay nhac vo cuc loa bluetooth

3. Video hướng dẫn
