Công tắc hành trình máy in 3d endstop cơ

Công tắc hành trình máy in 3D Endstop cơ

ỨNG DỤNG:

•   Công tắc hành trình máy in 3D Endstop cơ: Được sử dụng trong các thiết kế máy in 3D để xác định điểm của hành trình trục
•   Công tắc được thiết kế dễ sử dụng với dây cắm đi kèm, đèn báo kích hoạt
•   Ngoài việc sử dụng cho máy in 3D công tắc có thể được sử dụng cho nhiều mục đích khác nhau.

CHI TIẾT SẢN PHẨM:

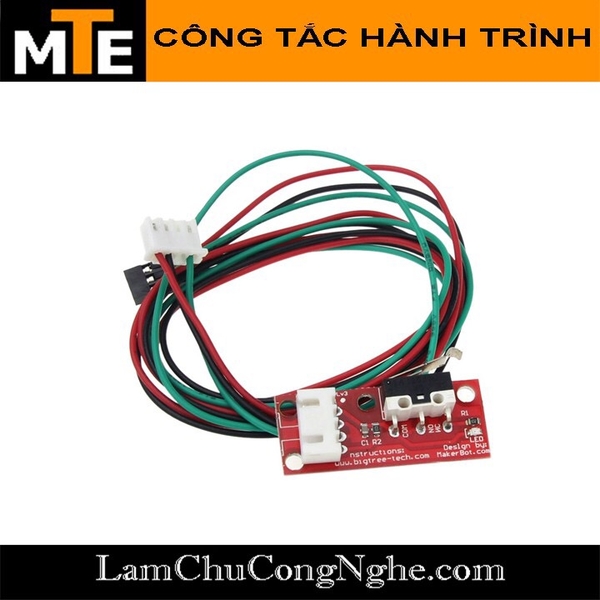

•        Module công tắc hành trình gồm một công tắt hành trình và các điện trở, đèn led đi kèm nhằm giúp module này có thể tích hợp dễ dàng với Arduino hay các loại mạch vi điều khiển khác. Công tắc hành trình thường được sử dụng để giới hạn hành trình của một cơ cấu máy móc, ví dụ như trong cơ khí, ở các máy mài, người ta dùng công tắc hành trình để giới hạn hành trình mài và làm cho quá trình mài được lặp lại mỗi khi hết giới hạn một chu kỳ mài, ngoài ra công tắc này còn được sử dụng trong máy in 3D, máy ép nhựa,...
•         Module này có 3 dây, dây đỏ nối với nguồn dương (5V), dây đen nối với nguồn âm (GND), dây xanh là dây đưa tín hiệu ra. Khi vật thể chạm vào công tắc thì tín hiệu ra trên dây xanh sẽ là 1. Ngược lại khi không có vật tác động vào công tắc thì tín hiệu ra trên dây xanh sẽ là 0.
•      Mạch có sẵn jack cắm cho RAMPS 1.4
