CÔNG TẮC ĐIỀU KHIỂN TỪ XA BẰNG REMOTE 1 KÊNH

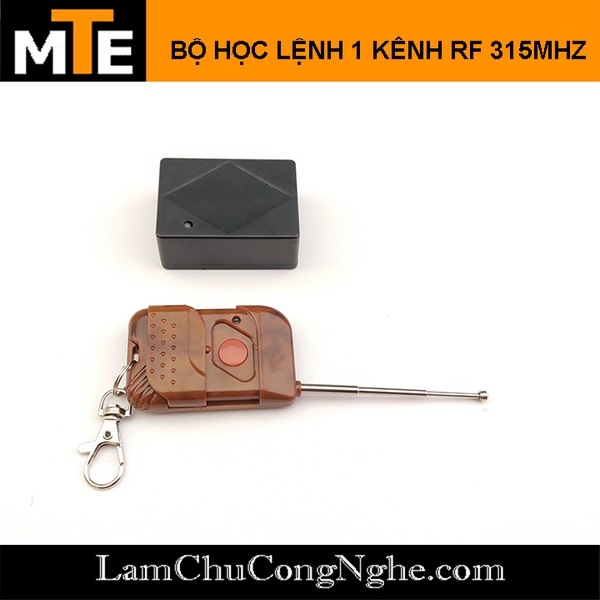

Sản phẩm bao gồm:

• 1 bộ thu (công tắc từ xa)
• 1 remote điều khiển 1 phím kèm pin

ỨNG DỤNG:

• Công tắc điều khiển từ xa dùng RF thích hợp cho điều khiển các thiết bị từ xa, ngoài trời như máy bơm nước, khóa cửa, chống trộm,  trong nhà như bóng đèn…
• Tính năng:
• Có chức năng học lệnh nên có thể dùng nhiều remote điều khiển 1 thiết bị.
• Có 4 chế độ hoạt động, cài đặt thời gian trễ (delay) bật tắt thiết bị.
• Đầu ra relay 10A, có thể áp dụng vào nhiều ứng dụng khác nhau.

THÔNG SỐ:

• Điện áp nuôi bộ thu: 12V.
• Tần số làm việc : 315Mhz, có khả năng học lệnh remote 315Mhz sử dụng IC 2262, 2260, 2264, ev1527...vv
• Khoảng cách điều khiển : Phụ thuộc vào remote, remote gỗ đi kèm: <20m
• Ngõ ra: Tiếp điểm relay (NO - COM - NC)
• Công suất relay: 2000W - 10A
• Kích thước PCB: 44 x 32 x 20mm

HƯỚNG DẪN SỬ DỤNG:

•   Học lệnh: thêm nút, remote điều khiển:

  + Bấm nút “Learn” trên mạch 1 lần (đèn nháy đỏ), Sau đó Bấm một phím trên tay điều khiển, Đèn nhấp nháy 3 lần là OK

- Chú ý : Đèn chỉ nháy 3 lần khi phím đó được học lần đầu tiên, nếu phím đó đã được học rồi thì đèn chỉ nháy 1 lần)

• Reset (xóa tất cả remote đã học): nhấn giữ nút “Learn” trên mạch trong khoảng 10 giây đến khi đèn chuyển xanh.

• Mạch hoạt động với 4 chế độ như sau:

            + Chế độ 1: không tự giữ M: Bấm và giữ một phím trên tay điều khiển thì đóng mạch, nhả phím thì ngắt mạch.

Thao tác: Bấm nút “Learn” trên mạch 1 lần (đèn nháy đỏ), bấm một nút trên remote để xác nhận chế độ, (Đèn nhấp nháy 3 lần là OK)

         + Chế độ 2: tự giữ L: Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm một phím khác trên cùng tay điều khiển thì ngắt mạch.

Thao tác: Reset nếu trước đó có học lệnh, sử dụng chế độ khác. Bấm nút “Learn” trên mạch 2 lần (đèn nháy đỏ mỗi lần bấm), sau đó bấm 2 nút trên remote để xác nhận 2 nút bật tắt. (Đèn nhấp nháy 3 lần là OK)

        + Chế độ 3: tự giữ T: Bấm nhả 1 phím trên tay điều khiển thì đóng mạch, bấm lại phím đó lần nữa thì ngắt mạch.

Thao tác: Bấm nút “Learn” trên mạch 3 lần liên tiếp (đèn nháy đỏ mỗi lần bấm), sau đó Bấm một phím trên tay điều khiển để xác nhận chế độ (Đèn nhấp nháy 3 lần là OK)

       + Chế độ 4: không tự giữ J (delay bật tắt thiết bị): Bấm 1 phím trên tay điều khiển, mạch đóng relay, sau khi nhả phím ra một thời gian mạch ngắt relay –> Thường ứng dụng để điều khiển “bấm nút” từ xa, thiết bị được điều khiển sẽ không tắt ngay khi bấm nút mà sẽ delay một thời gian rồi mới tắt.

Thao tác: Bấm nút “Learn” trên mạch 4 lần liên tiếp (đèn nháy đỏ mỗi lần bấm). bấm một nút trên remote để xác nhận chế độ. (Đèn nhấp nháy 3 lần là OK)

Điều chỉnh thời gian trễ(delay): (HÌNH ẢNH)
