Cảm biến mức chất lỏng không tiếp xúc xkc-y25-v cảm ứng mực nước

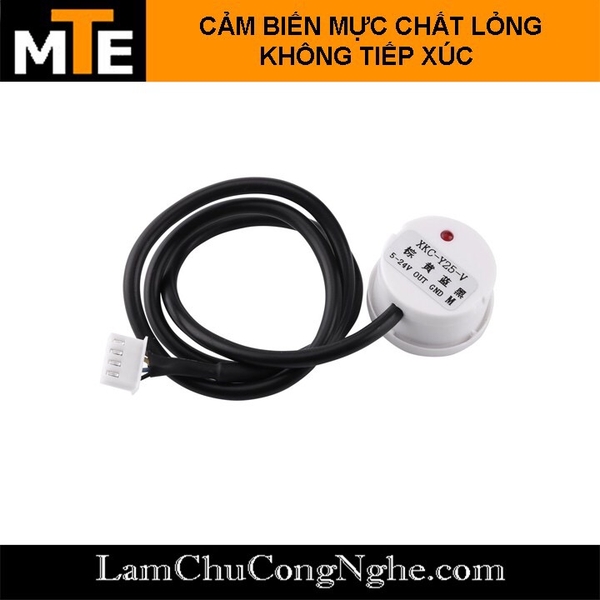

 Cảm biến mức chất lỏng không tiếp xúc XKC-Y25-V Cảm ứng mực nước

SẢN PHẨM BAO GỒM:

•  1 cảm biến

ỨNG DỤNG:

• Cảm biến mực chất lỏng không tiếp xúc XKC-Y25-V được sử dụng để gắn lên thành bồn, bình, hồ cá bằng phi kim, giúp xác định mực chất lỏng đạt tới vị trí đặt cảm biến, cảm biến có khả năng xuyên qua các thành phi kim dày, vì không không tiếp xúc với chất lỏng hoặc đặt phía trong bồn nên có độ bền và độ an toàn cao, thường được dùng để xác định mực nước hoặc chất lỏng bất kỳ.

THÔNG SỐ KỸ THUẬT:

•  Model: XKC-Y25-V
•  Điện áp sử dụng: 5 – 24 VDC
•  Dòng tiêu thụ: 5 mA
•  Độ dày thành bồn có thể xuyên qua: 0 – 20 mm
•  Chất liện bồn chứa có thể cảm biến được: Phi kim
•  Ngõ ra: phụ thuộc vào chân MODE nối dương hay nối âm

               + Mode nối âm, khi phát hiện chất lỏng điện áp ngõ ra xuống 0V, khi không phát hiện chất lỏng điện áp ngõ ra là VCC(5-24v)
               + Mode nối dương, khi phát hiện chất lỏng điện áp ngõ ra = VCC(5-24v), khi không phát hiện chất lỏng điện áp ngõ ra là 0V

•  Nhiệt độ hoạt động:0-100°C
•  Độ ẩm hoạt động: 5% – 100%
•  Kích thước: (HÌNH 3)

SƠ ĐỒ ĐẤU NỐI (THAM KHẢO HÌNH)

•       Dây nâu: VCC nối dương từ 5-24V.
•       Dây xanh: GND nối mass.
•       Dây đen: MODE chân lựa chọn chế độ đầu ra.
•       Dây vàng: OUT đầu ra tín hiệu của cảm biến

Chú thích: Vui lòng cho phép độ lệch nhỏ do đo lường thủ công. Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực của vật phẩm.
