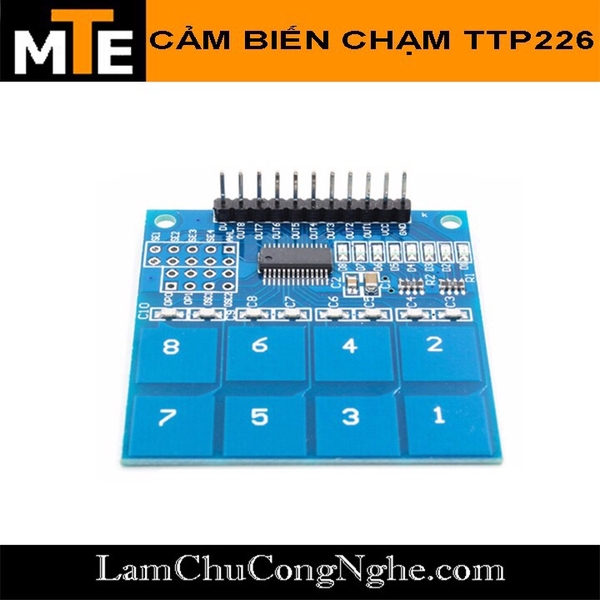

Cảm biến chạm 8 phím ttp226 - module touch sensor cảm ứng điện dung

 Cảm biến chạm 8 phím TTP226 - Module touch sensor cảm ứng điện dung

ỨNG DỤNG:

• Module Bàn Phím Cảm Ứng Điện Dung TTP226 có 8 kênh, các ngõ ra có thể được điều chỉnh dạng AHLB, MOT0, TOG… Có thể lựa chọn ngõ ra tác động mức cao hoặc mức thấp.
• Với khả năng có thể nhận biết điện dung từ tay người qua 8 vị trí cảm ứng với độ nhạy cao, Module Bàn Phím Cảm Ứng Điện Dung TTP226 được sử dụng để làm bàn phím, công tắc cảm ứng điện dung, công tắc ẩn,…
• Phù hợp với các ứng dụng cần độ bền, tạo sự độc đáo và chuyên nghiệp trong các ứng dụng điều khiển cảm ứng.
• Tương thích với Arduino, có thể dùng thay thế cho các module phím bấm truyền thống, giải quyết được vấn đề dội phím.

THÔNG SỐ KỸ THUẬT:

• IC chính: TTP226
• Điện áp làm việc: 2~5.5VDC
• Dòng điện tiêu thụ: < 160uA
• Dòng tiêu thụ ở trạng thái nghỉ: <10uA
• Bảo vệ dòng ngược
• LED hiển thị phím được chạm
• 8 phím cảm ứng điện dung, ngõ ra tương ứng với 8 phím.
• Trạng thái đầu ra tại các chân OUT là 0 hoặc 1 TTL (tương ứng 0 hoặc 5V)
• Có các chân Jumper thiết lập các chế độ chuyên sâu
• Kích thước: 47.5 x 46mm

TÀI LIỆU:
Tham khảo:

•      Datasheet #LINK https://www.openimpulse.com/blog/wp-content/uploads/wpsc/downloadables/TTP226-Datasheet.pdf
•      Schematic #LINK https://www.openimpulse.com/blog/wp-content/uploads/wpsc/downloadables/TTP226-schematic-diagram.pdf

Cách sử dụng:

•      Cấp điện 2.4~5.5VDC vào chân VCC và GND.
•      Nếu có thao tác chạm vào các vị trí cảm ứng, sẽ có tín hiệu xuất ra tại các chân OUT tương ứng và đèn Led sẽ sáng.

VIDEO:

• LCCN || Hướng dẫn sử dụng cảm biến chạm điện dung TTP223
• FULL VIDEO: https://www.youtube.com/watch?v=9lbjBm9WICA&t=2s
